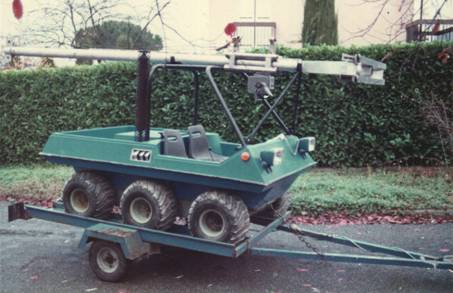

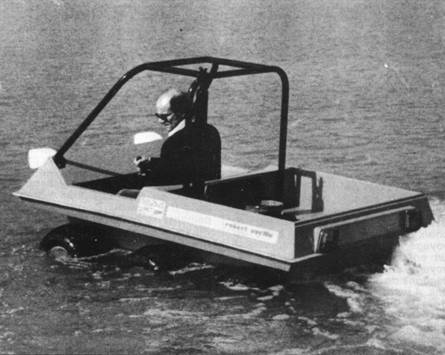

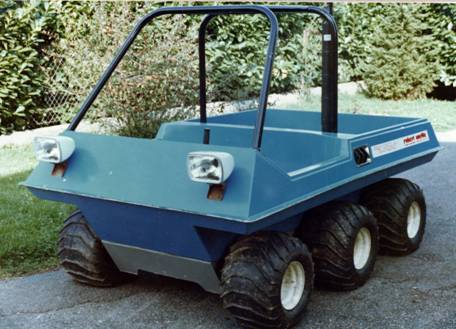

La TRAPANELLE, véhicule léger, tout terrain et amphibie construit en 1976.


CARACTERISTIQUES

Moteur CTROEN A79/1.

Moteur bicylindre à 4 temps, refroidi par air, développant 21 ch, à 5.000 tr/min Le couple maximum du moteur de 2,9 m.kg ou 28,65 m.N est obtenu à 4.500 r/min.

Boite de vitesses CITROEN.

Les rapports sont les suivants: Couple maximum de sortie en première vitesse: 2,9 / 0,049 = 59,18 m.kg = 584,7 m.N Vitesse maximum de sortie en 4éme vitesse: 5.000 x 0,210 = 1 050 tr/min

Transmission.

Accouplement élastique Tschan SV 170. Réducteur à engrenages rapport 0,25 , module 4, largeur 30 mm. Couple final sur les arbres de roues: 59,18 x 4 = 236,72 m.kg = 2 338,8 m.N Vitesse maximum des roues: 1 050 x 0,25 = 262 tr/min Transmission aux arbres des roues avant et arrière par chaînes à rouleaux au pas de 19,05 mm et pignons de 23 dents.

Roues.

Pneumatiques très basse pression (200 g/cm2) 21/12/8" sur jantes déportées en acier de 9/8". Lorsque le véhicule est en charge et pèse 600 kg, le couple de dérapage sur sol dur est de 83,5 m,kg. La pression au sol des pneumatiques est alors de 272 g/cm2.

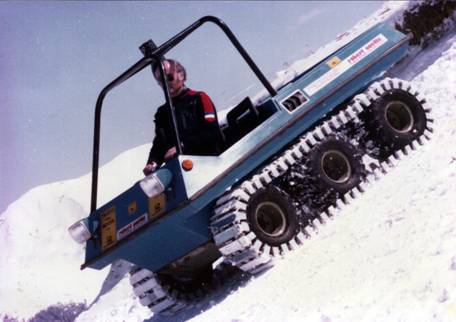

Chenilles à neige.

Les jantes déportées peuvent être retournées de façon à augmenter la voie de l'engin et permettre la mise en place des chenilles à neige plus larges. Ces chenilles, de 700 mm de largeur, sont constituées chacune de 54 éléments d'aluminium rivetés sur des courroies plates de caoutchouc entoilé. La pression au sol du véhicule en charge muni de ces chenilles est de: 600 000 / 2 x 9 800 = 30,6 g/cm²

Dimensions et poids.

Longueur : 2,5 m. Largeur : 1,5 m. Voie variable de 1,14 m à 1,44 m. Hauteur : 1,51 m. Garde au sol en charge : 0,15 m. Poids à vide 300 kg. Poids total en charge: 600 kg.

Performances.

La vitesse maximum sur sol dur, pour un poids total de 500 kg et un rayon sous charge des pneumatiques de 0,24 m, est de: 262 x 2 0,25 x 3,14 x 60 / 1 000 = 24,7 kmh. Pression au sol des pneumatiques, véhicule en charge: 272 g/cm2. Couple de dérapage sur sol dur, par roue: 83,5 m.kg. Couple moteur maximum par roue: 236,7 m.kg

Equipement électrique.

Accumulateur 12 V 45 Ah. Dynamo Ducellier 12 V 210 W. Démarreur Ducellier, couple moyen O,35 m,kg pour 250 A , puissance O,5 ch. Eclairage et signalisation homologuée CEE.

Alain ROSSIGNOL - Auch 1976
